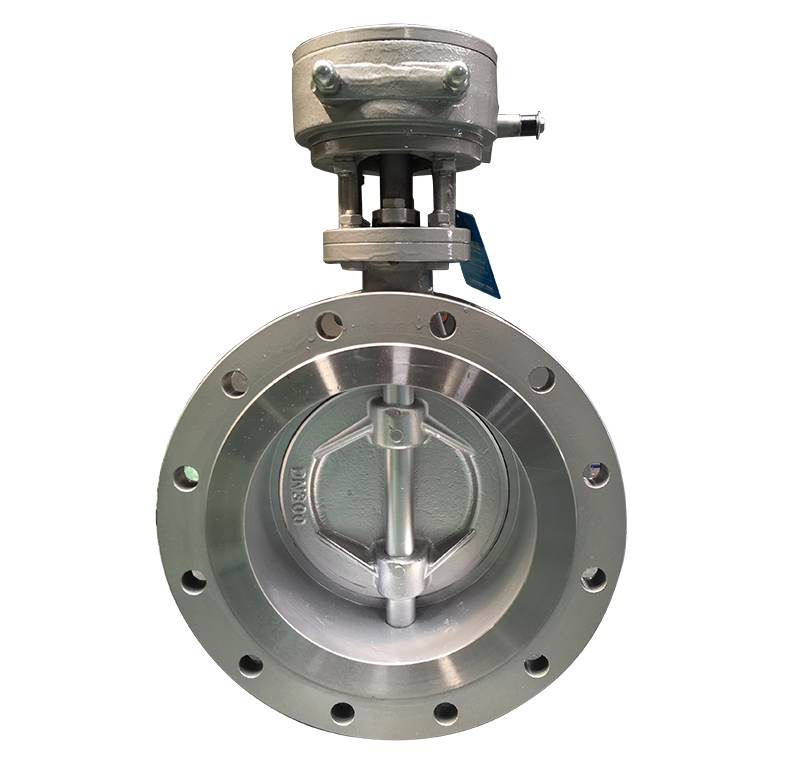

美標法蘭蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
主要技術參數
| 公稱通經 | DN（in) | 2"-36" | 2"-36" |
| 公稱壓力 | PN(MPa) | 150LB | 300LB |
| 實驗壓力Ps（MPa） | 強度試驗 | 3 | 7.5 |
| 密封試驗 | 2.2 | 5.5 | |
| 適用介質 | 水、蒸汽、油品、酸堿類、海水等 | ||
| 適用溫度 | -40～425℃ | ||
主要零件材料
| 名稱 | 材料 |
| 閥體 | WCB、CFB、CF8M |
| 閥板 | WCB、CFB、CF8M |
| 帆桿 | 304、316、1Cr13 |
| 密封套 | 316、304 |
| 填料 | 柔性石墨、氟塑料 |
